Eloksal mı Toz Boya mı? Alüminyum PCB Kutusu İçin Seçim

İlk ayrım: iki işlem yüzeyi nasıl oluşturuyor?

Eloksal, alüminyumun elektrokimyasal olarak işlenmesiyle elde edilen anodik oksit yüzeyidir. Metalin yüzey yapısıyla ilişkili olduğundan alaşım, malzeme durumu ve ön hazırlık görünüm üzerinde önem taşır. CNC ile işlenmiş bir gövde, ekstrüzyon kapak ve sac ön panel aynı renge yönlendirilse bile tamamen aynı görünüm verecek diye kabul edilmemelidir. Ayrı malzeme partilerinin kullanıldığı bir cihazda numune setini bütün parçalarla birlikte değerlendirin.

Toz boya ise hazırlanmış yüzeye uygulanan, kendi ürün özellikleriyle seçilen bir kaplamadır. Opak renk, farklı parlaklık ve dokular istendiğinde seçenekler sunar. Bununla birlikte boyalı yüzeyin son görünümü de hazırlıktan ve uygulamadan bağımsız değildir. İki yöntemin karşılaştırmasında genel bir üstünlük sıralaması yerine hangi yüzey özelliğinin cihaz için önemli olduğunu yazın: metalik görünüm, belirli bir marka rengi, temizlik davranışı veya ölçüsü kritik bir birleşim farklı karar noktalarıdır.

Görünüm kararı: metal hissi mi, opak renk ve doku mu?

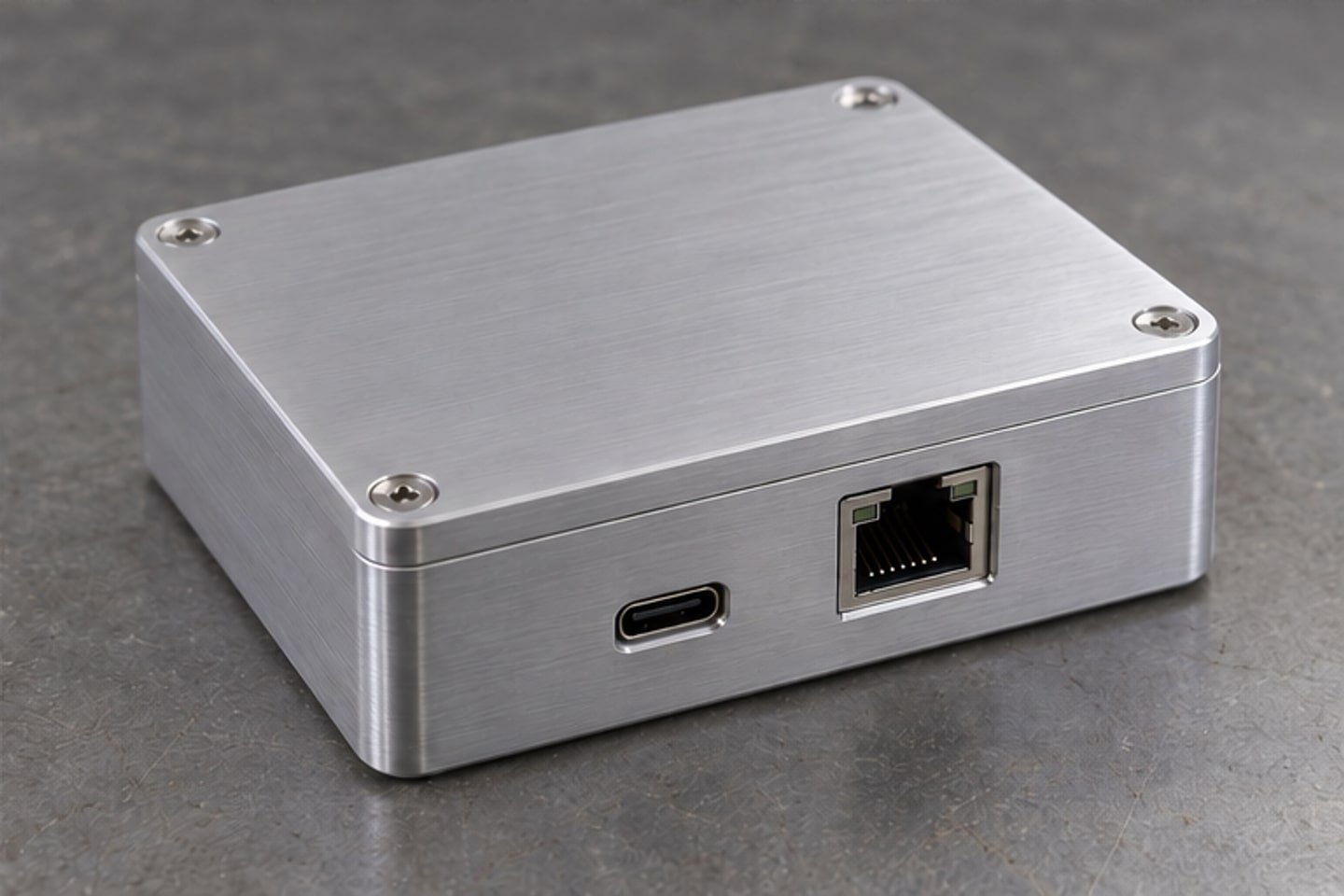

İşlenmiş alüminyumun karakterini görünür tutmak isteyen bir tasarımda eloksal incelenebilir. Ancak takım izinin, kaynak bölgesinin veya farklı alaşımdan bir parçanın işlemden sonra nasıl görüneceği ayrıca değerlendirilir. Alttaki imalat izlerinin tamamen kaybolacağını varsaymayın. Dışarıdan görünen bir ön panel için fırçalama yönü, yüzey hazırlığı ve kabul edilen renk aralığı birlikte konuşulmalıdır. Tek bir küçük renk levhası, bütün gövdenin geometrisini ve yüzeyini her zaman temsil etmez.

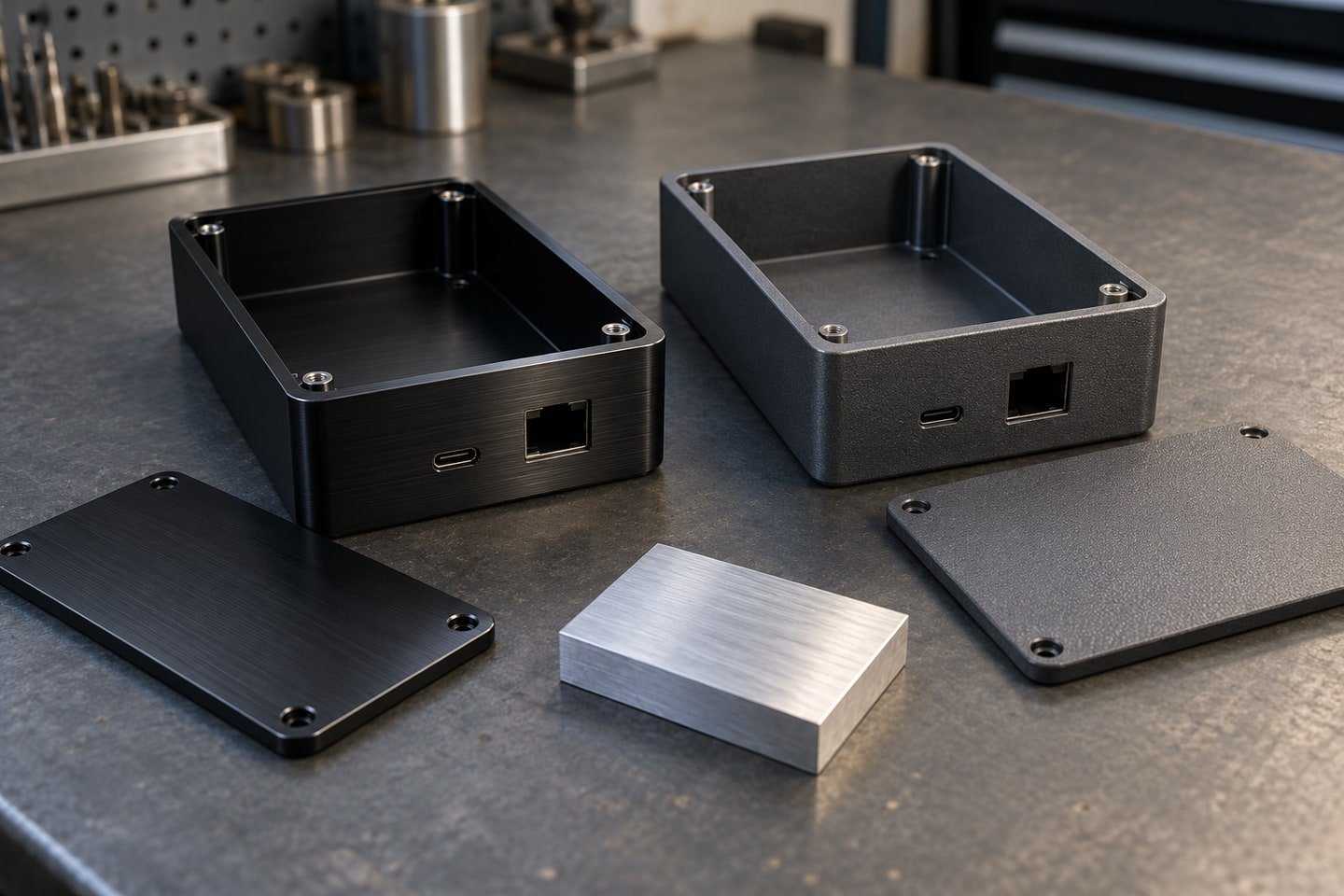

Toz boyada istenen renk referansına ek olarak matlık ve doku da seçilir. İnce dokulu siyah kapakla düz siyah ön panelin aynı cihazda yan yana geleceğini düşünün; renk adı aynı olsa bile algılanan fark belirgin olabilir. Satın alma tanımına fiziksel numune veya onaylı yüzey örneği eklemek bu nedenle yararlıdır. Marka renginde kabul aralığı, ışık koşulu ve görünür bölgeler gibi konuları ilk partide çözmek, tekrar siparişlerde ortak bir karşılaştırma zemini oluşturur.

Kaplama sonrası ölçü ve kapak geçmesi nasıl değerlendirilir?

Her iki yüzey işlemi de teknik resimde dikkate alınmalıdır. Toz boya eklenen bir film oluşturur. Eloksalda ise oksit oluşumu hem başlangıç yüzeyine göre büyüme hem de ana metalin dönüşümüyle ilişkilidir; ön işlem de ölçüyü etkileyebilir. Bu nedenle eloksal kalınlığının tamamını, her koşulda dışarıya eklenen bir pay gibi almak doğru değildir. Kritik bir kızak, pim yuvası veya kapak dudağı için kaplama sonrası istenen son ölçü ve kontrol yaklaşımı belirtilir.

Örneğin alt gövdeye giren dar bir kapak eteği varsa iki yüzeyin birlikte çalıştığı boşluk ele alınır. Önce ham metalde tam sıkı oturan bir kapak üretip yüzey işlemini sonra eklemek, beklenmeyen montaj sorunları doğurabilir. Çözüm her yere aynı fazladan boşluğu vermek değildir. İşlevsel yüzeyi maskelemek, ilgili ölçüyü üretimde uygun payla hazırlamak veya birleşimi değiştirmek gibi seçenekler gerçek geometri ve seçilen prosesle değerlendirilir. İlk numune, bitmiş yüzey işleminden sonra gerçek eş parçasıyla kontrol edilir.

Topraklama ve EMC için alüminyum gövde tek başına yeterli değildir

Alüminyumun ana malzeme olarak iletken olması, bitmiş yüzeyin bütün bağlantılarda aynı elektriksel teması sağlayacağı anlamına gelmez. Anodik oksit genel olarak elektriksel yalıtkan özellik gösterir. Standart dekoratif toz boya da belirlenmiş bir iletken temas yüzeyi yerine kullanılamaz. Bir cihazda koruyucu topraklama veya şasi bağlantısı varsa temas bölgesinin yüzey durumu, bağlantı elemanları ve kontrolü elektriksel tasarımla birlikte tarif edilir.

PCB üzerindeki bir montaj deliğinin otomatik olarak şasi bağlantısı olduğunu varsaymayın. Bazı delikler yalnızca mekanik amaçlıdır; kartın devresi ile metal gövde arasındaki ilişki proje tarafından belirlenir. Kapak ile gövde arasında elektromanyetik sızdırmazlık amaçlanıyorsa birleşimin tamamı, conta veya temas elemanları ve yüzey işlemi birlikte değerlendirilir. Eloksal veya boya seçimi kendiliğinden EMC uygunluk belgesi oluşturmaz. Gereken doğrulama, bitmiş cihaz ve tanımlanmış kullanım düzeni üzerinden yapılır.

İç ve dış ortam seçimini ürün ve yüzey sistemiyle yapın

Masaüstünde kullanılan bir ölçüm kutusu, temizleme sıvısına maruz kalan bir kumanda gövdesi ve güneş altında çalışan saha elektroniği aynı talep değildir. Dış mekân için yalnızca koyu bir renk seçmek yerine uygun ürün ailesi, alt malzeme ve ön işlem değerlendirilir. Polyester esaslı dış ortam ürünleri gibi belirli sistemlerin kendi performans tanımları bulunur. Bu tanımlar seçilen ürünle ilişkilidir; bütün toz boyalara veya bütün uygulanmış parçalara doğrudan genellenmez.

Eloksalda da alaşım, proses, tabaka özellikleri ve gerekiyorsa sızdırmazlaştırma gibi adımlar kullanım gereksinimine göre belirlenir. Tuzlu ortam, nem döngüsü, sürtünme ve temizlik beklentilerini teklif aşamasında belirtin. Genel bir dayanıklı kaplama ifadesi kontrol edilebilir kabul şartı değildir. İstenen deney veya müşteri şartnamesi varsa belgesi, kapsamı ve parça kabulü ayrıca konuşulur. Mimari alüminyum için düzenlenmiş bir kalite sisteminin adı, elektronik kutunuzun otomatik olarak o kapsamda belgelendiğini göstermez.

Karşılaştırma tablosu: aynı soruyu iki yönteme de sorun

Aşağıdaki tablo bir sıralama değildir; seçim görüşmesinde kullanılacak soruları yan yana getirir. Görsel numune, ölçü numunesi ve kullanım doğrulaması farklı amaçlara hizmet eder. Bir yöntemde onaylanan renk, diğer yönteme geçildiğinde aynı dış görünümün elde edileceğini garanti etmez. Tasarım değiştiğinde de sadece eski renk kodunu aktarmak yeterli olmayabilir; yeni alaşım ve yeni geometri yeniden incelenir.

Özel kaplama gerektiğinde soruyu işlev üzerinden daraltın

Bir projede ihtiyaç görünümden çok aşınma, korozyon veya belirli bir yüzey davranışıysa, değerlendirme eloksal ve boyayla sınırlı kalmayabilir. Örneğin kimyasal nikel bir metal biriktirme prosesidir; boya ile aynı işlem değildir. Alt malzemenin uygun hazırlanması ve seçilen kaplama sisteminin gereksinimleri ayrıca ele alınır. Her metal kaplamayı bütün yüzeylere aynı şekilde uygulamak veya nikel görünen bir yüzeyi otomatik elektriksel çözüm kabul etmek doğru olmaz.

Teklif talebini yöntem adıyla kilitlemeden önce parçada neyin korunacağını belirtin. Ürünün dış görünümü mü, sürtünen bir temas mı, belirli bir kimyasala maruz kalan bölge mi öncelikli? Bu açıklama uygun seçeneklerin teknik değerlendirmesini kolaylaştırır. PCB kutusunda geniş dış gövde ile küçük bir mekanik ara parçanın farklı yüzey işlemleri taşıması da mümkündür. Böyle bir durumda parçaların birbiriyle teması, montaj sırası ve birlikte kullanım koşulları çizim paketinde tarif edilir.

• Gövde, kapak ve ön panelin alaşımını ve görünür yüzeylerini ayrı ayrı yazın.
• Elektriksel temas gerektiren bölgeleri mekanik montaj deliklerinden ayırın.
• Kritik ölçüleri bitmiş yüzey işleminden sonraki kabul durumuyla belirtin.
• Aynı numune setinde gerçek kapak, PCB, yükseltici ve konnektörü deneyin.
• Elektroniği boya fırınından ve yüzey işlem banyolarından uzak tutarak sonradan monte edin.
