PCB Kutusunda Kaplama, Maskeleme ve Tolerans Nasıl Planlanır?

Önce bitmiş montajın referanslarını belirleyin

Kaplama notunu hazırlamadan önce PCB’nin kutuda nasıl konumlandığını tarif edin. Kart dört yükselticiyle tabandan mı referanslanıyor, yan raylara mı oturuyor, yoksa ön panele bağlı bir konnektör mü yerleşimi belirliyor? Bu soruların yanıtı, hangi yüzeylerin işlevsel olduğunu gösterir. Birçok montaj sorunu tek bir delik çapından ziyade kart, yükseltici, gövde ve konnektör arasındaki ölçü zincirinden kaynaklanabilir. Bu nedenle yalnızca boyanmayacak delikleri işaretlemek yeterli bir tasarım açıklaması değildir.

Pratik bir başlangıç, montajı sökme sırasının tersinden incelemektir. Kapak açıldığında hangi vida erişilebilir, kart hangi yönden çıkabilir ve kablo hangi boşluğu kullanır? Ardından boyalı durumda bu hareketlerin hangi yüzeylerden etkilendiğine bakın. Kart oturma yüksekliği, port merkezleri ve kapak altında kalan bileşenler aynı montaj kesitinde görülmelidir. Teknik resimde bu ilişkinin kritik olan ölçüleri seçilir; bütün ölçülere aynı dar toleransı yazmak yerine işlevi belirleyen zincir açıkça gösterilir.

Çizimde kaplama öncesi ve sonrası ölçüyü ayırın

Bir ölçünün hangi durumda geçerli olduğu anlaşılmıyorsa kabulde iki farklı parça konuşuluyor olabilir. Örneğin kapak oturma genişliğinin ham imalat ölçüsü mü, yoksa yüzey işlemi tamamlanmış son ölçü mü olduğu belirtilmelidir. Kaplama öncesinde bırakılacak pay, seçilen prosesin özellikleriyle belirlenir. Toz boya, eloksal ve metal biriktirme kaplamalarının ölçü ilişkileri aynı değildir; tek bir genel payı bütün yöntemlere uygulamayın.

Basitleştirilmiş bir düşünce deneyi yardımcı olabilir: karşılıklı iki düz yüzey arasındaki boşlukta her iki tarafa eklenen film, mevcut boşluğu iki taraftan daraltır. Bu, gerçek parçaya verilecek sabit bir tolerans formülü değildir; hangi yüzeylerin birlikte çalıştığını anlamak içindir. İç köşeler, doku, ölçüm yeri ve proses dağılımı ayrıca dikkate alınır. Eloksalda başlangıç metalinin dönüşümü ve ön işlem etkileri de bulunduğundan aynı basit toplama yaklaşımı doğrudan kullanılmaz. Kritik birleşimde bitmiş numuneye dayalı kontrol planı gerekir.

Dişleri korumakla vida başı temasını korumak farklıdır

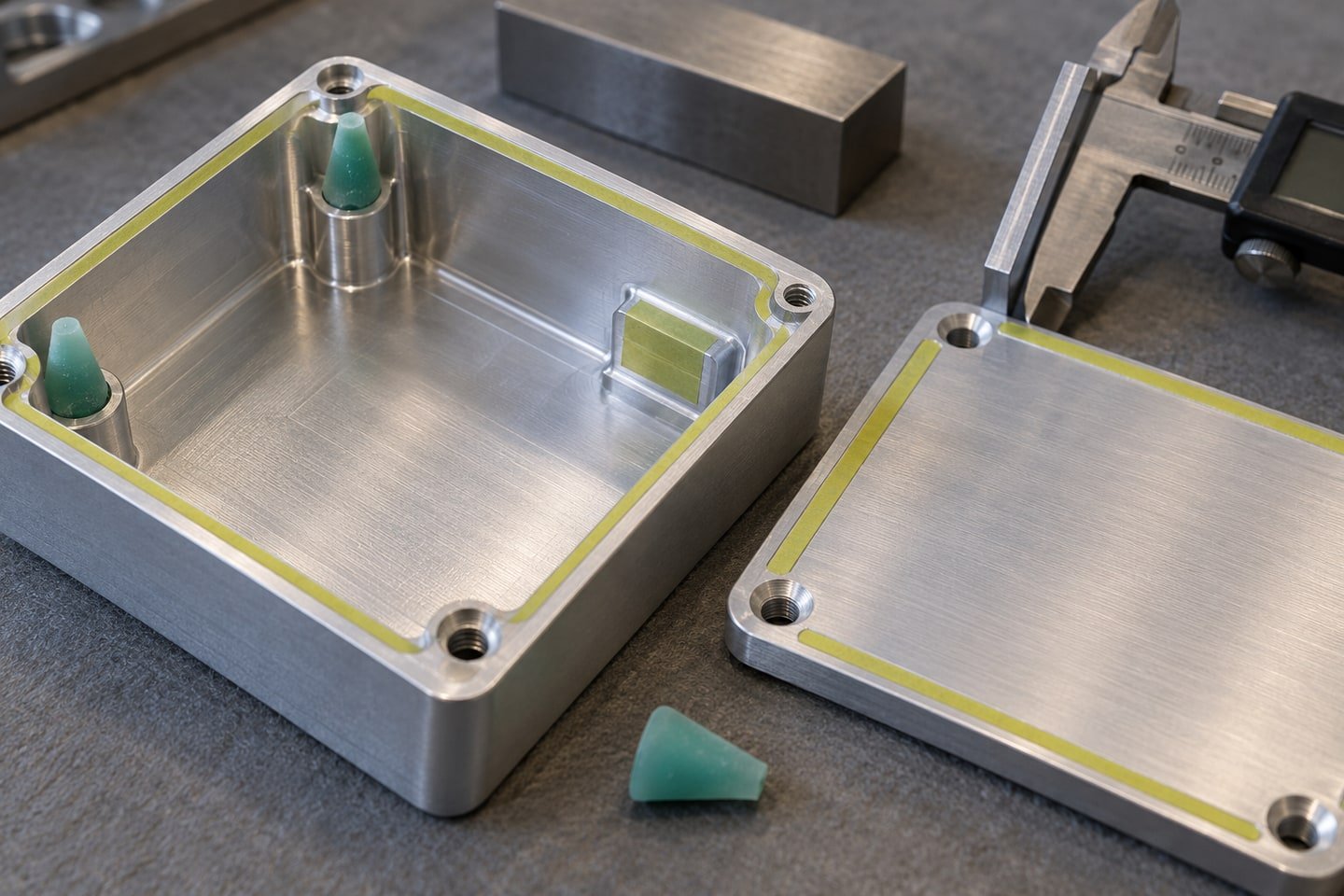

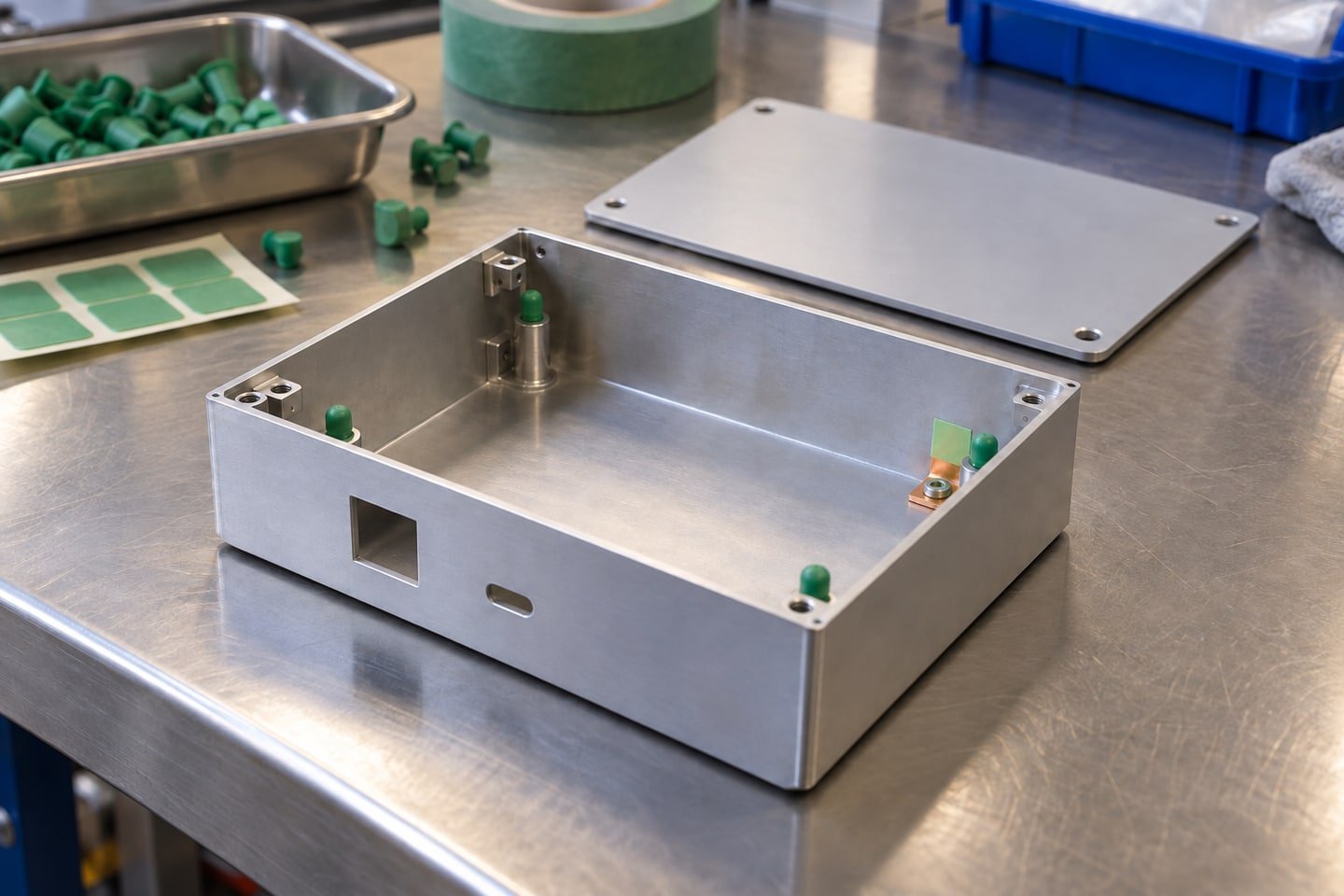

Dişli bir deliğin kaplama sırasında korunması gerektiğinde deliğe uygun maskeleme tıpası değerlendirilebilir. Buna karşılık vidanın başı veya rondela altında kaplamasız bir halka isteniyorsa, yalnızca iç dişi tıkamak bu bölgeyi korumaz. Maskeleme üreticilerinin delik ve çevresindeki alan için farklı ürünler sunmasının nedeni bu geometrik ayrımdır. Korunacak bölgenin çapı, sınırı ve hangi yüzeyde bulunduğu çizimde gösterilmelidir. Aynı kutudaki bütün vidalara otomatik olarak aynı maske uygulanmaz.

Bir yükselticinin boyadan önce ya da sonra takılması da montajı etkiler. Parçaya sabitlenmiş bağlantı elemanları için kendi üretim ve yüzey işlem sırası belirlenir; sonradan takılan bir ara parçada ise oturma yüzeyi ve diş kontrolü ayrıca ele alınır. Boyalı dişe vidayı zorlayarak sokmak bir kabul yöntemi değildir. Gerekli kontrol, uygun mastar veya tanımlı montaj denemesiyle yapılır. İşlem sonrası diş düzeltme düşünülüyorsa koruyucu yüzeyin nerede kaldırılacağı ve temizliğin nasıl sağlanacağı baştan kararlaştırılır.

Port açıklığını yalnızca konnektörün metal gövdesine göre çizmeyin

USB, Ethernet veya dairesel bir bağlantı için açıklık belirlerken kart üzerindeki soketin nominal dış ölçüsü başlangıç verisidir. Gerçek kablo fişinin plastik gövdesi, kilit tırnağı, takma açısı ve el erişimi de gerekir. Yüzey işleminden sonra açıklığın etkili boşluğu değişebilir. Özellikle panel duvarı kalınsa ya da port bir cep içine geride kalıyorsa kartın kutuya oturması, kablonun rahat bağlanacağı anlamına gelmez.

Deneme montajında kullanılan kablo ve konnektörün kimliğini kayıt altına alın. Bir prototipte uyan dar fişin seri üründe kullanılan daha geniş kaplamalı fişle aynı olmayabileceğini düşünün. Port çevresinde kaplama korunacak mı, maskelenecek mi yoksa başka bir mekanik ara yüz mü kullanılacak; bu seçim görünüm ve kullanım amacıyla birlikte yapılır. Kartı yerine koyup kapağı kapatmak kadar fişi takmak, kilidi açmak ve tekrar çıkarmak da kontrolün parçasıdır. Keskin kenar veya sürtünme görüldüğünde sorunu son montajda rastgele kazıyarak çözmek yerine ilgili ölçü ve yüzey planı güncellenir.

Topraklama, şasi bağı ve EMI conta bölgesini açıkça tarif edin

Elektriksel temas istenen yüzeyler, kaplama planında ayrı bir işlev grubudur. Toz boya ve anodik oksit, çıplak metalin iletken temas davranışıyla aynı kabul edilmez. Koruyucu topraklama bağlantısı, PCB’nin devre referansı ve elektromanyetik ekranlama teması da birbirinin yerine geçen kavramlar değildir. Hangi bağlantının gerekli olduğunu cihazın elektriksel tasarımı belirler; mekanik çizim bu bağlantının yerini ve yüzey gereksinimini aktarır.

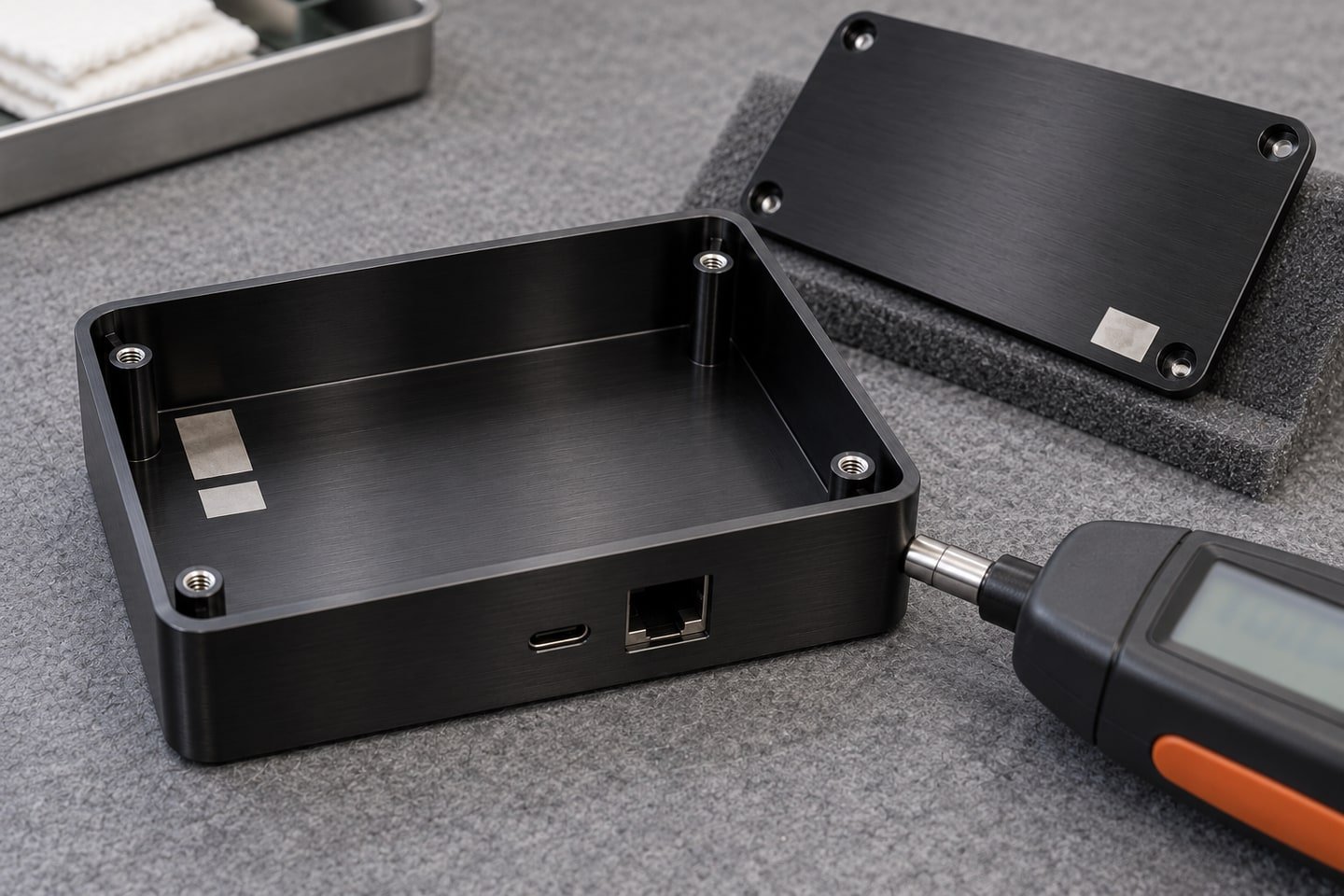

Kapak çevresine EMI conta konulması düşünüldüğünde contanın altındaki yüzey, karşı yüzey, sıkıştırma düzeni ve kaplamanın temas davranışı birlikte değerlendirilir. Tanımlı bir noktayı maskelemek tek başına bütün kapağın elektriksel sürekliliğini kanıtlamaz. Ayrıca kaplamasız bırakılan bölgenin korozyona karşı durumu ve malzeme eşleşmesi düşünülür. İlgili doğrulama yöntemi ve kabul şartı ayrıca yazılır. Bir montajın elektriksel davranışını, yalnızca yüzeyin metalik görünümünden veya multimetreyle yapılan gelişigüzel tek bir temastan çıkarmayın.

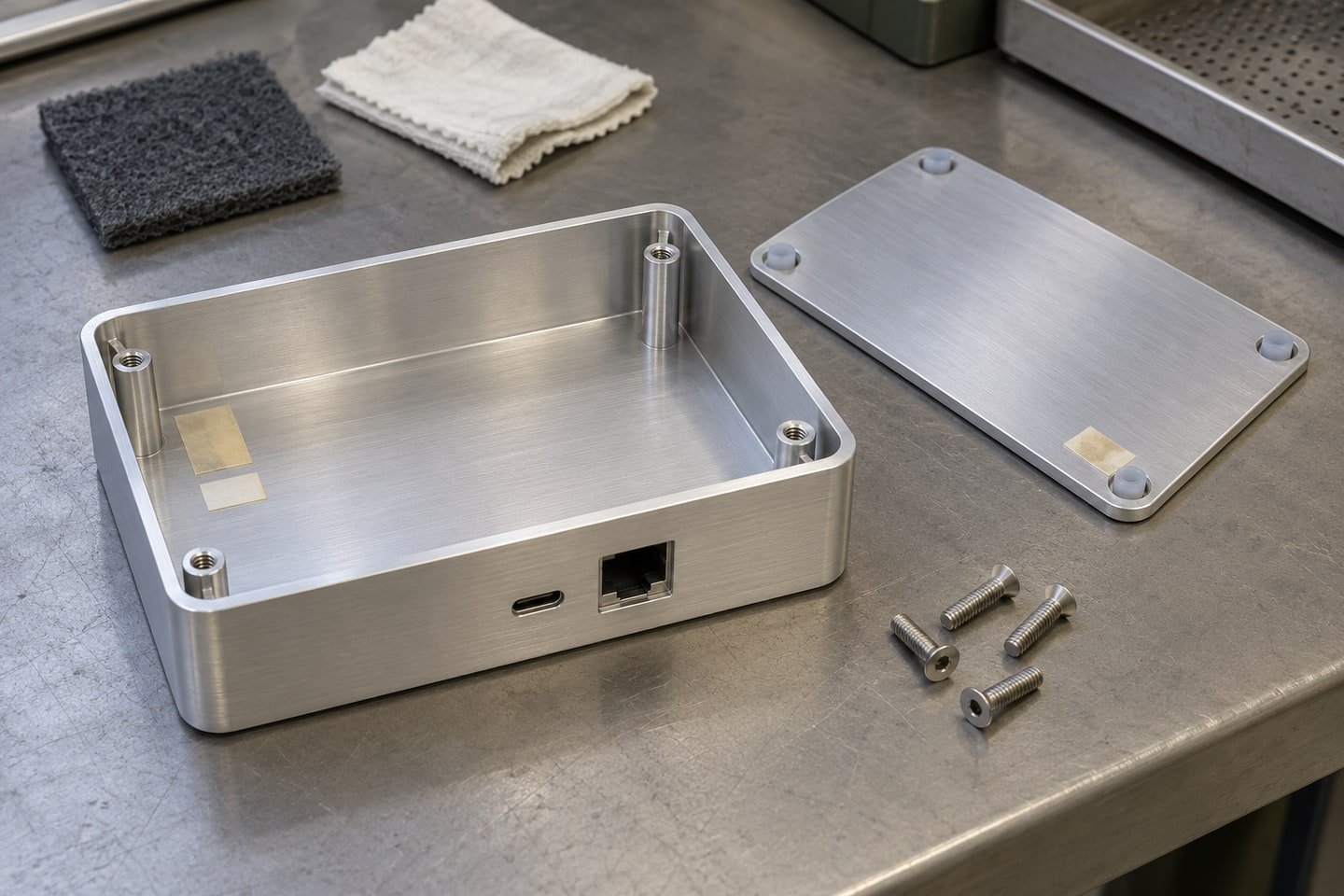

Maskeleme çizelgesini üretimin okuyacağı kadar somutlaştırın

Renkli işaretleme ve numaralı bir detay listesi, uzun bir genel nottan daha açık olabilir. Örneğin A bölgesi iç diş, B bölgesi kapak rayı, C bölgesi tanımlı şasi bağlantısı olarak verilir. Her bölgenin sınırı ve kontrol şekli aynı çizelgede görülür. Maskenin kaldırılması sırasında bırakılabilecek kenar durumunu ve görünür yüzde kabul edilen sınırı da gerektiğinde numuneyle açıklayın. Maskeleme malzemesinin seçimi kullanılacak ısıl veya kimyasal prosese uygun yapılır.

Kaplama tamamlandıktan sonra temiz montaj sırası

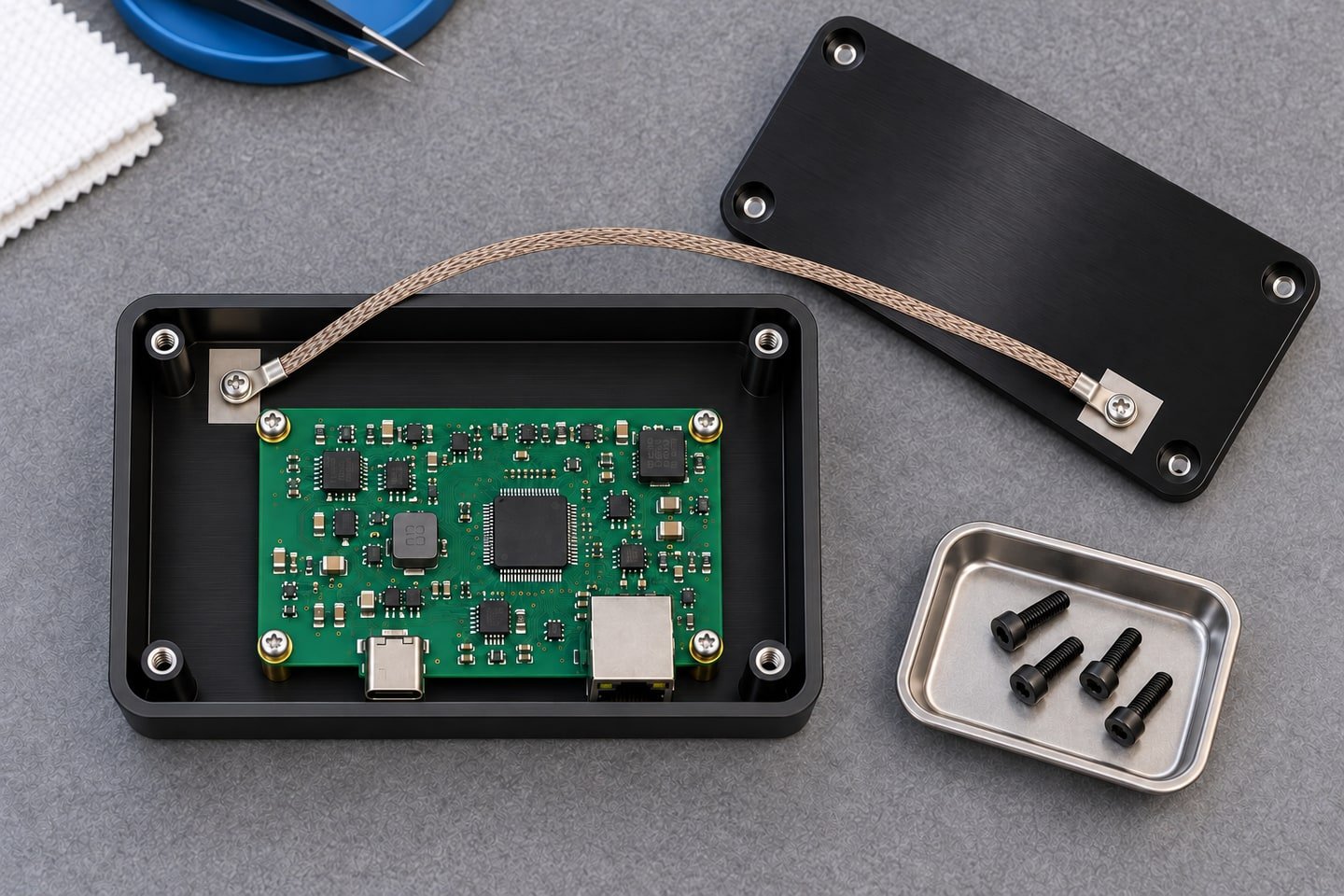

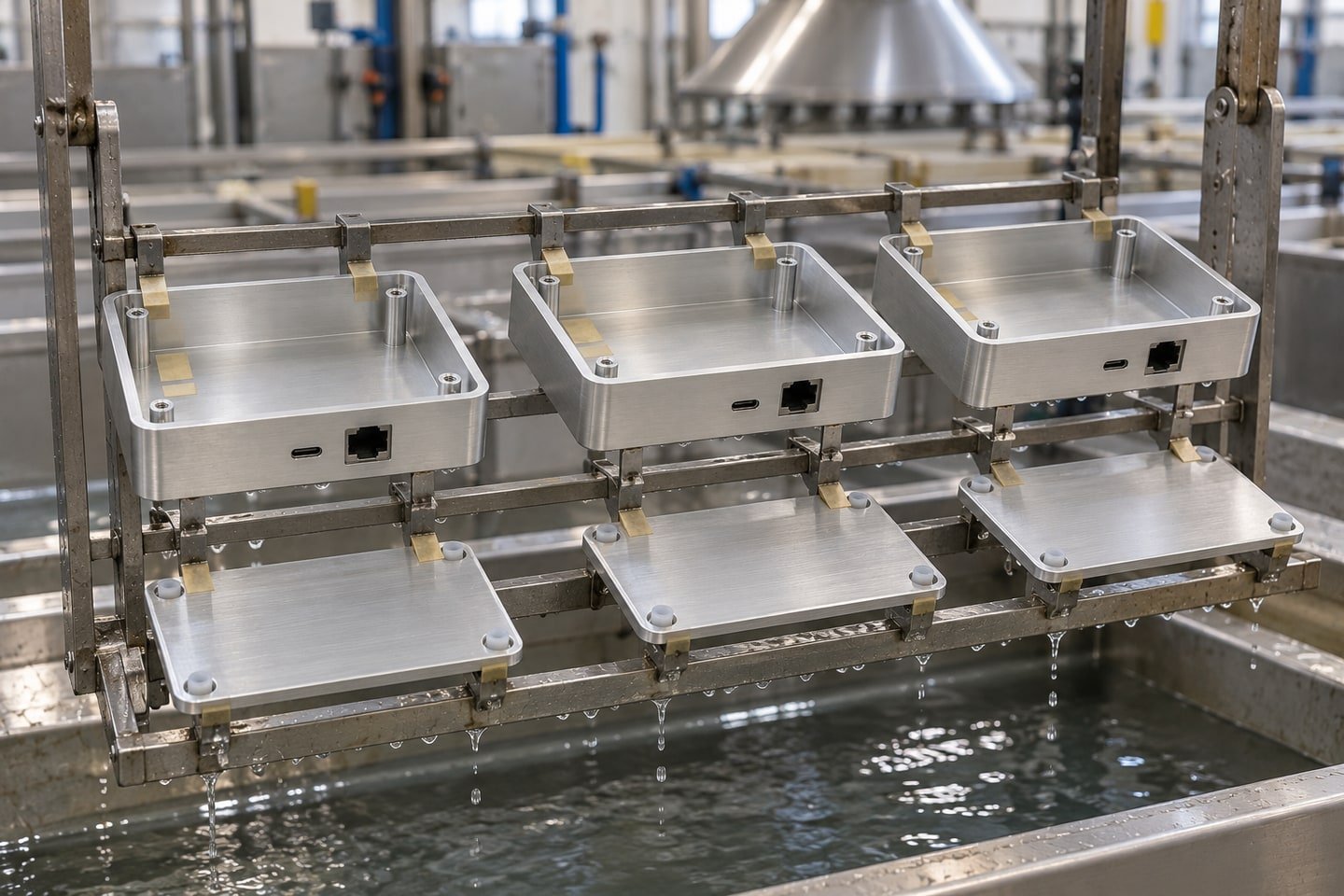

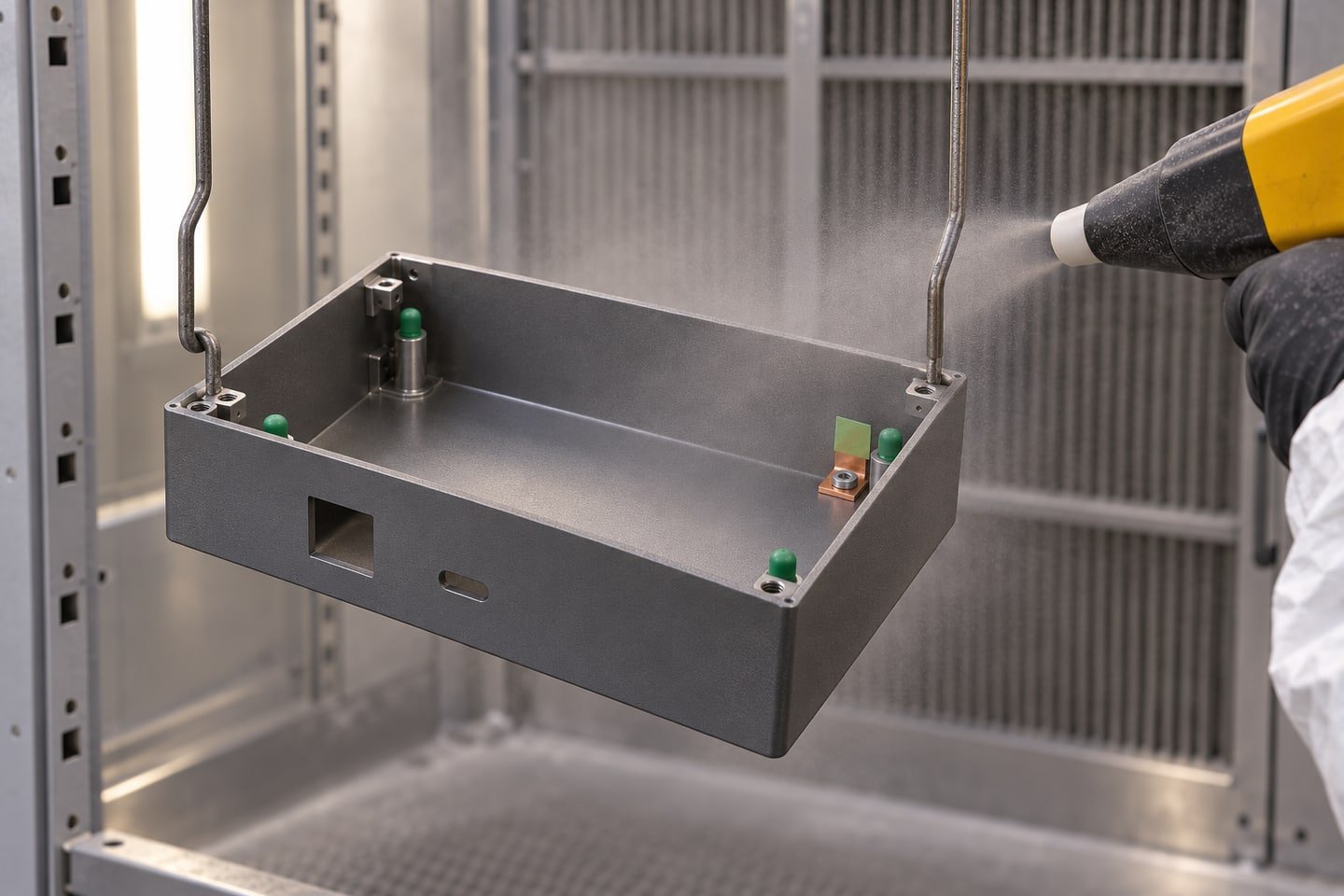

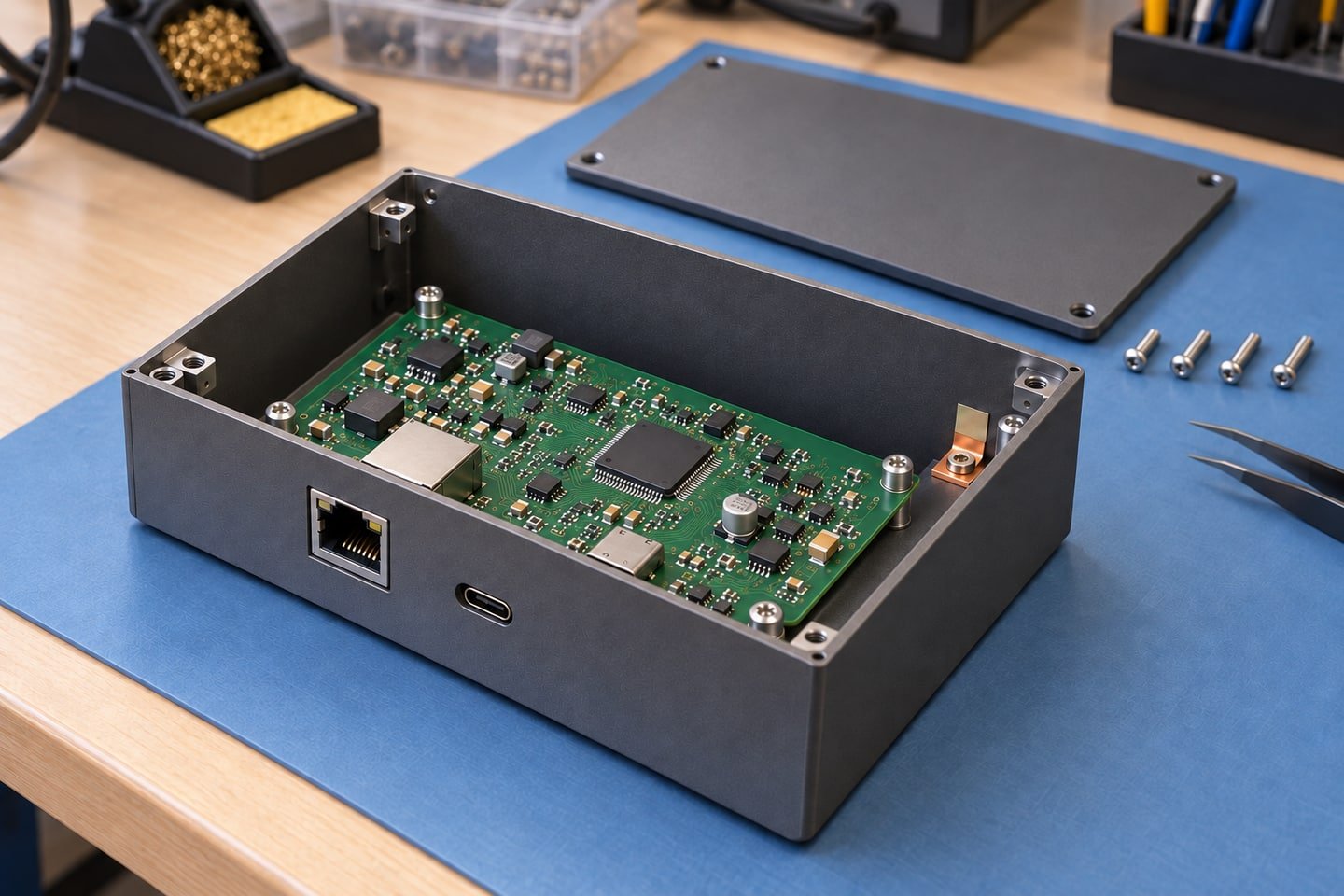

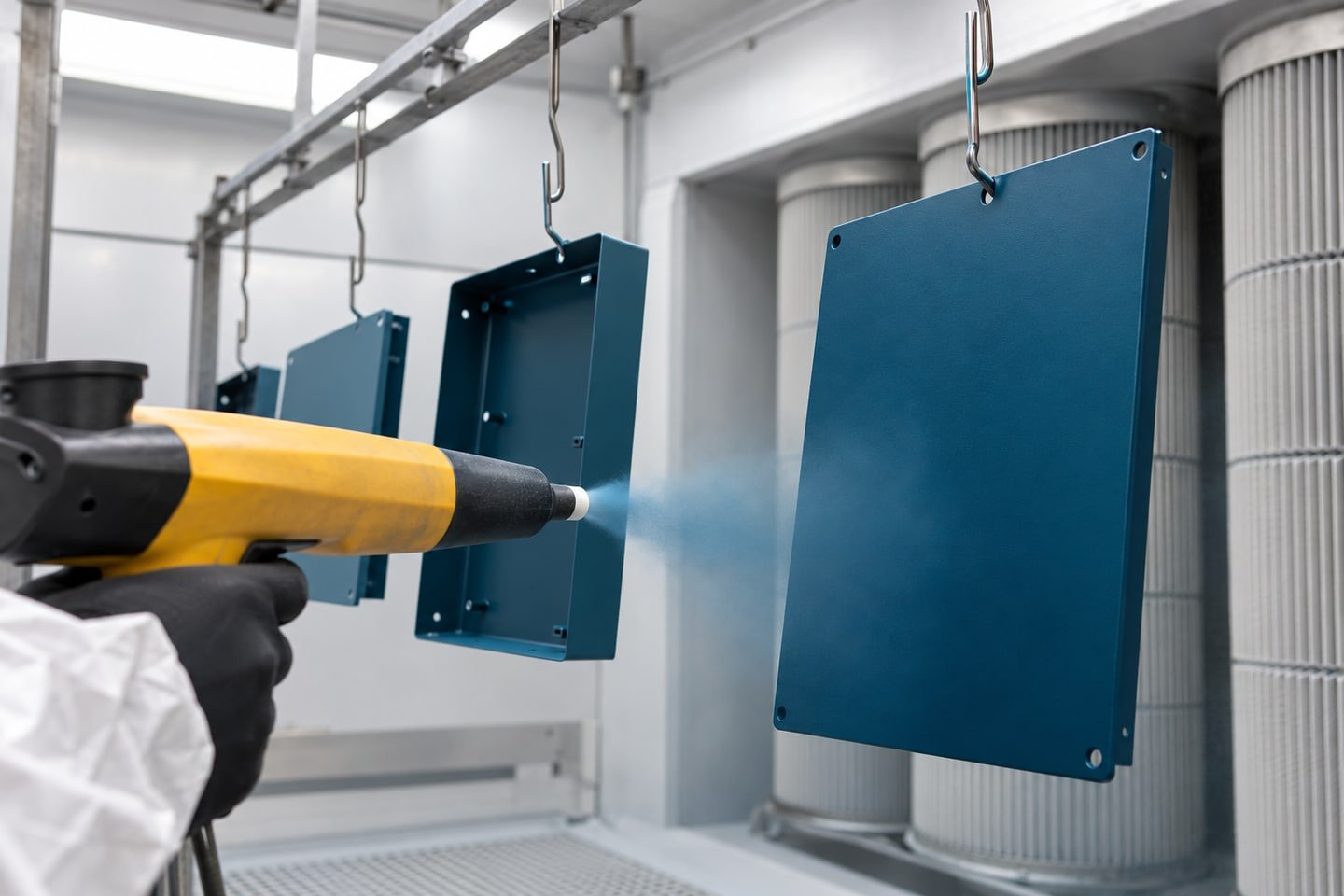

PCB ve elektronik bileşenler, kutunun boya fırınına veya eloksal ve kaplama banyolarına girmez. Yüzey işlemi, gereken kurutma veya soğuma, maske sökümü ve kontrol tamamlanınca montaj alanına geçilir. Kutuda kalan maske parçaları, talaş, serbest kaplama parçacığı veya başka kalıntılar değerlendirilir. Ardından yükselticiler ve bağlantı elemanları tanımlı sırayla takılır. Kartın altındaki metal çıkıntılar ve bağlantı elemanlarının devreye yaklaşımı gerçek montaj üzerinden kontrol edilir.

İlk numunede kontrol yalnızca bir kez kapak kapatmakla bitirilmemelidir. Cihazın bakımda nasıl açılacağı, vidalara erişim ve kabloların yerleşimi de denenir. Birden çok kapak veya gövdenin değiştirilebilir olması isteniyorsa bu ihtiyaç ayrıca belirtilir; tek eşleştirilmiş takımın uyumu bütün parçaların birbirine uyduğunu göstermez. Sonuçları çizim revizyonu, kullanılan yüzey sistemi ve numune kimliğiyle saklamak, tekrar siparişte aynı kabul durumuna dönmeyi kolaylaştırır.

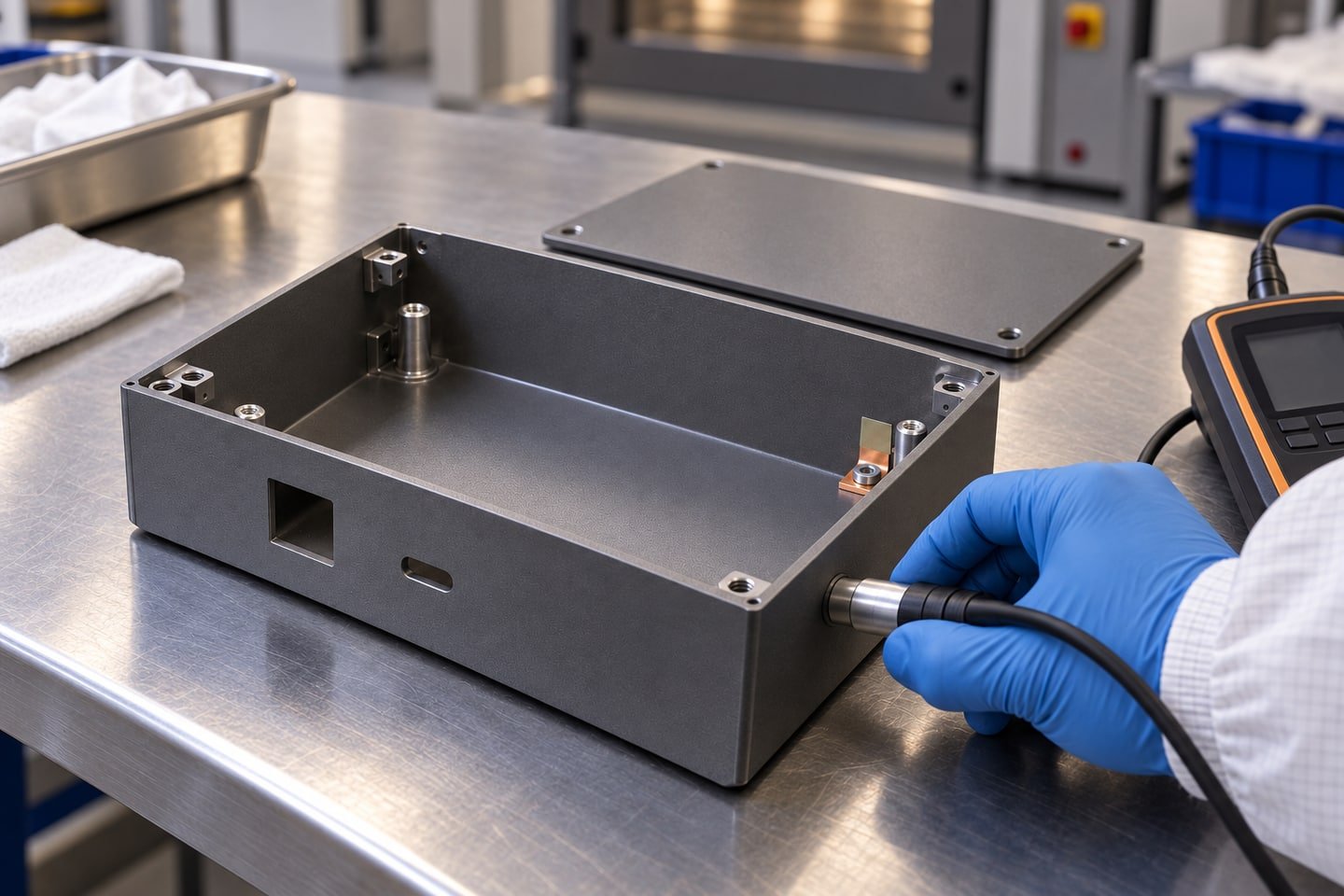

• Son yüzey durumuna göre kritik ölçü ve maske sınırlarını kontrol edin.
• PCB, gerçek kablo ve son bağlantı elemanlarıyla montajı deneyin.
• Kapak açma, kapama ve bakım erişimini doğrulayın.
• Elektriksel temasları projenin tanımladığı yöntemle değerlendirin.
• Gövde ile kapağı çizilmeyi önleyecek şekilde ayrı yüzeylerle paketleyin.
