Boya & kaplama
Sac ve alüminyum elektronik muhafazaları, kapakları, ön panelleri ve küçük metal parçaları elektrostatik toz boyayla tamamlıyoruz. Renk ve dokunun yanında kapak geçmesini, vida deliklerini ve elektriksel temas gerektiren yüzeyleri de tasarımın parçası olarak değerlendiriyoruz.
Parçanın üretim yolculuğu
Yüzey hazırlığı, maskeleme, boya ve kür tamamlanır; kart montajı oda sıcaklığındaki temiz ve kontrol edilmiş kutuda yapılır.
Boş metal kutunun temizliği ve kenarları değerlendirilir. Dişli delikler ile açık kalması gereken elektriksel temas alanları maskeleme çizimine göre hazırlanır.
Montaj kontrolüKapak ve gövdenin kaplama sonrası kabul ölçüleri aynı revizyonda olmalıdır.
Kutu ve kapak uygun askı temasından topraklanır. Toz boya, hazırlanan boş metal yüzeye kabinde uygulanır; kart ve elektronik donanım bu aşamada kutuda bulunmaz.
Montaj kontrolüAskı teması, kenarlar ve girintiler seçilen uygulama planıyla değerlendirilir.
Kür koşulları boya ürününe göre uygulanır. Soğumuş parçanın görünüşü, maske sınırları ve siparişte istenen kaplama ölçüleri kontrol edilir.
Montaj kontrolüMaskeler çıkarıldıktan sonra dişler ve gerekli temas yüzeyleri yeniden görülür.
PCB, soğumuş ve temizlenmiş gövdedeki yükselticilere sabitlenir. Port hizası, vida erişimi ve kapak geçmesi kaplama sonrası gerçek montajda değerlendirilir.
Montaj kontrolüElektriksel bağlama gereken noktanın temas düzeni ayrıca kontrol edilir.

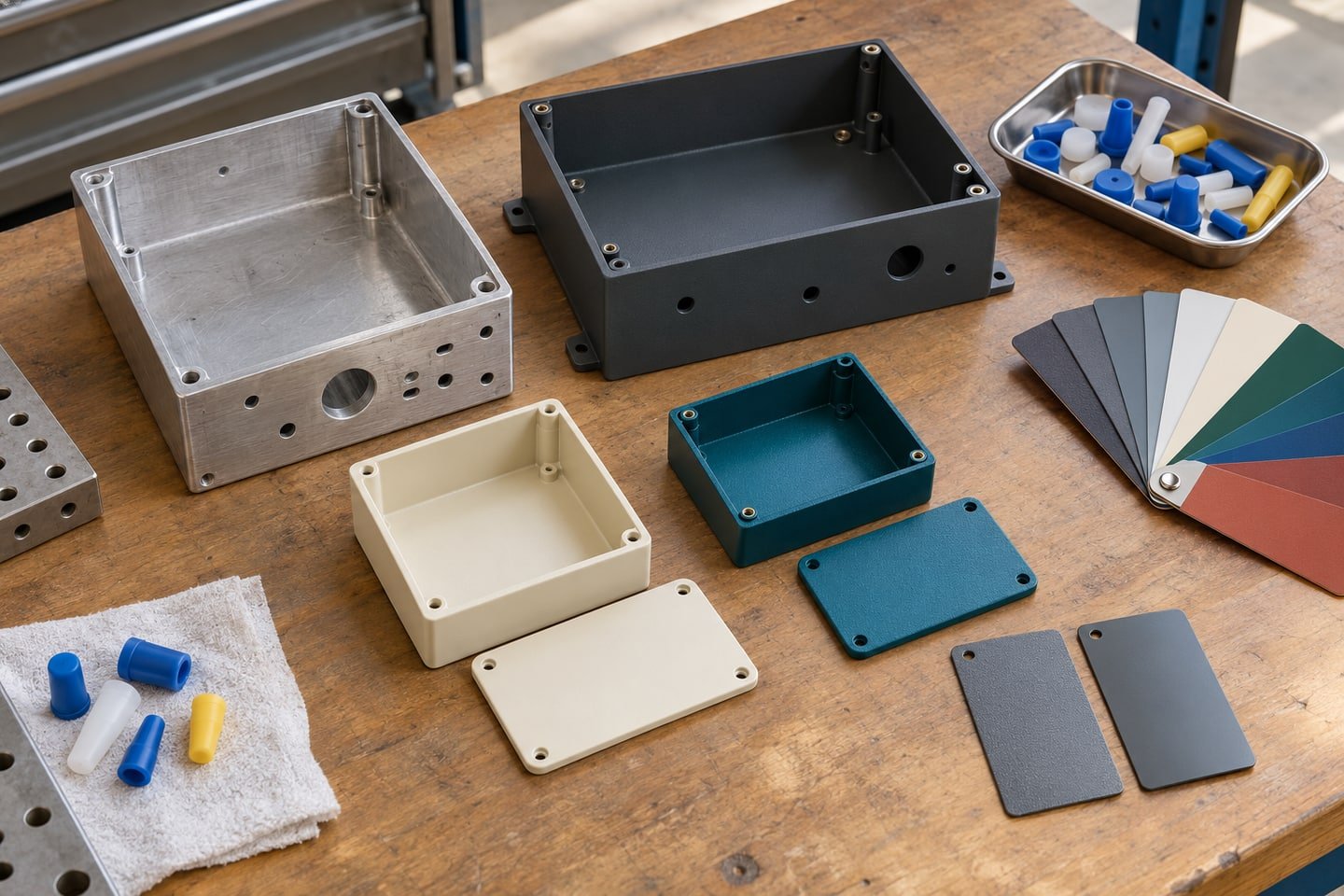

Rengi ve yüzey dokusu belirlenmiş, kapak geçmesi kontrol edilmiş, PCB’si kaplama sonrasında monte edilmiş metal elektronik muhafaza.
Kesim çapakları, kaynak izleri, yağ, oksit ve yüzey kirleri kaplamadan önce değerlendirilir. Uygun hazırlık; ana metalin türüne, mevcut yüzey durumuna ve hedef kullanım koşullarına göre belirlenir. Boya, çizik ve işleme izlerini her koşulda gizleyen bir dolgu kabul edilmez. Görünür yüzeyler, kenarlar ve askı noktaları çizimde belirtilir; gövde ile kapağın aynı görünüş beklentisiyle hazırlanması sağlanır.
Aynı renk kodunda düz, ince dokulu veya farklı parlaklıktaki yüzeyler aynı görünmeyebilir. Renk referansını; yüzey dokusu, parlaklık beklentisi, iç veya dış ortam ve temizlik koşullarıyla birlikte değerlendiriyoruz. Dış ortam için boya ürününün uygunluğu ayrıca kontrol edilir. Tekrarlanan işlerde onaylı numune ve revizyon bilgisi kullanmak, yalnız ekran görüntüsündeki renge göre karar vermekten daha açık bir kabul ölçütü oluşturur.
Dişli delikler, pim geçmeleri, kapak oturma yüzeyleri ve elektriksel temas bölgeleri kaplama almadan önce tanımlanır. Bir vida deliğini maskelemek ile rondelanın basacağı çevreyi açık bırakmak ayrı ihtiyaçlardır. Boya kalınlığının karşılıklı yüzeylerde birikmesi kapak boşluğunu ve konnektör açıklığını etkileyebilir. Bu nedenle kritik ölçünün kaplama öncesinde mi, sonrasında mı kabul edileceği ve hangi bölgelerin boyanmayacağı teknik resimde netleştirilir.
Toz boya, hazırlanmış ve uygun biçimde topraklanmış metal parçaya elektrostatik olarak uygulanır. Isıl kürün koşulları boya üreticisinin teknik föyüne göre belirlenir; yalnız fırının ayar sıcaklığı parçanın aynı koşula ulaştığını göstermez. Metal gövde ve kapak boyama işlemine boş olarak girer. Elektronik kartlar, konnektör donanımı ve ısıya duyarlı bileşenler, tamamlanmış yüzeyin kontrolü ve soğumasından sonra monte edilir.
Görünür yüzey, kenar örtücülüğü, askı izi, maske sınırı ve istenen kaplama kalınlığı kontrol planında birlikte ele alınır. Gerekli ölçüm ve kabul yöntemi sipariş kapsamında belirlenir. Ardından kapak, vidalar ve gerçek bağlantı elemanlarıyla montaj uyumu görülür. Topraklama veya ekranlama için ayrılmış temas yüzeyleri ayrıca değerlendirilir; boyanmış olmak tek başına kutuya bir IP sınıfı ya da EMC uygunluğu kazandırmaz.
Sık sorulanlar
Uygun yüzey hazırlığı ve boya sistemiyle çelik ve alüminyum gibi metal gövde, kapak, panel ve bağlantı parçalarına uygulanır. Kullanım ortamı, ana metal ve parçanın seçilen kür koşullarına uygunluğu birlikte değerlendirilir. Bu hizmetin odağı elektronik kartın kendisi değil, kartı taşıyan metal muhafazadır.
Üretim akışında metal gövde ve kapak yüzey işlemine boş olarak girer. PCB ve ısıya duyarlı bileşenler boya ve kür tamamlanıp parça soğuduktan, yüzey ile montaj alanları kontrol edildikten sonra takılır.
Boya alması istenmeyen bölgeler teknik resimde veya maskeleme çiziminde gösterilir. Dişin içi, vida başının temas alanı ve elektriksel bağlantı noktası ayrı ayrı ele alınır. İşlevsel temasın yeterliliği ürünün bağlantı ve kontrol şartlarına göre değerlendirilir.
Kalınlık ve kür penceresi kullanılan ürüne, parçaya ve kabul şartlarına bağlıdır. Tek bir mikron veya sıcaklık değeri bütün boya sistemleri için kullanılmaz. Seçilen ürünün teknik föyü ile kaplama sonrası ölçü gereksinimleri esas alınır.
Parça adedi ve boyutunun yanında yüzey hazırlığı, renk değişimi, maskeleme, askılama, boya sistemi ve kontrol kapsamı maliyeti etkiler. Malzeme, çizim, renk/doku, adet ve teslim kapsamını birlikte paylaşmanız karşılaştırılabilir teklif hazırlanmasını sağlar.
