Tasarım & prototip
Elektronik ürününüzün kutusunu, kartın ölçüleri ve kullanım ihtiyaçlarıyla birlikte ele alıyoruz. Konnektörlerden kapak bağlantısına kadar mekanik detayları geliştirerek tasarımı fiziksel prototip ve az adetli üretime taşıyoruz.
PCB dış ölçüsü, montaj delikleri ve kart üzerindeki yüksek bileşenler tasarımın başlangıç verileridir. Konnektörlere erişim, kablo dönüşleri ve kapağın kapanma boşluğu da değerlendirilir. Böylece yalnız dışarıdan uygun görünen bir gövde yerine, iç yerleşimi çalışılmış bir muhafaza oluşur.
Kapak bağlantısı, kartın kutuya oturması ve bağlantı açıklıkları fiziksel parça üzerinde kontrol edilebilir. İlk prototip, montaj sırasını ve kullanım kolaylığını görmenizi sağlar. Gerekli düzeltmeler, az adetli nihai parça üretiminden önce tasarıma işlenir.
Kutu için yöntem ve malzeme seçimi; adet, yüzey beklentisi, ısı ve mekanik kullanım koşullarıyla birlikte yapılır. Sızdırmazlık veya özel koruma ihtiyacınız varsa bunu başlangıçta belirtin. Tasarım hedefleri ve gerekli doğrulamalar teklif kapsamına göre netleştirilir.

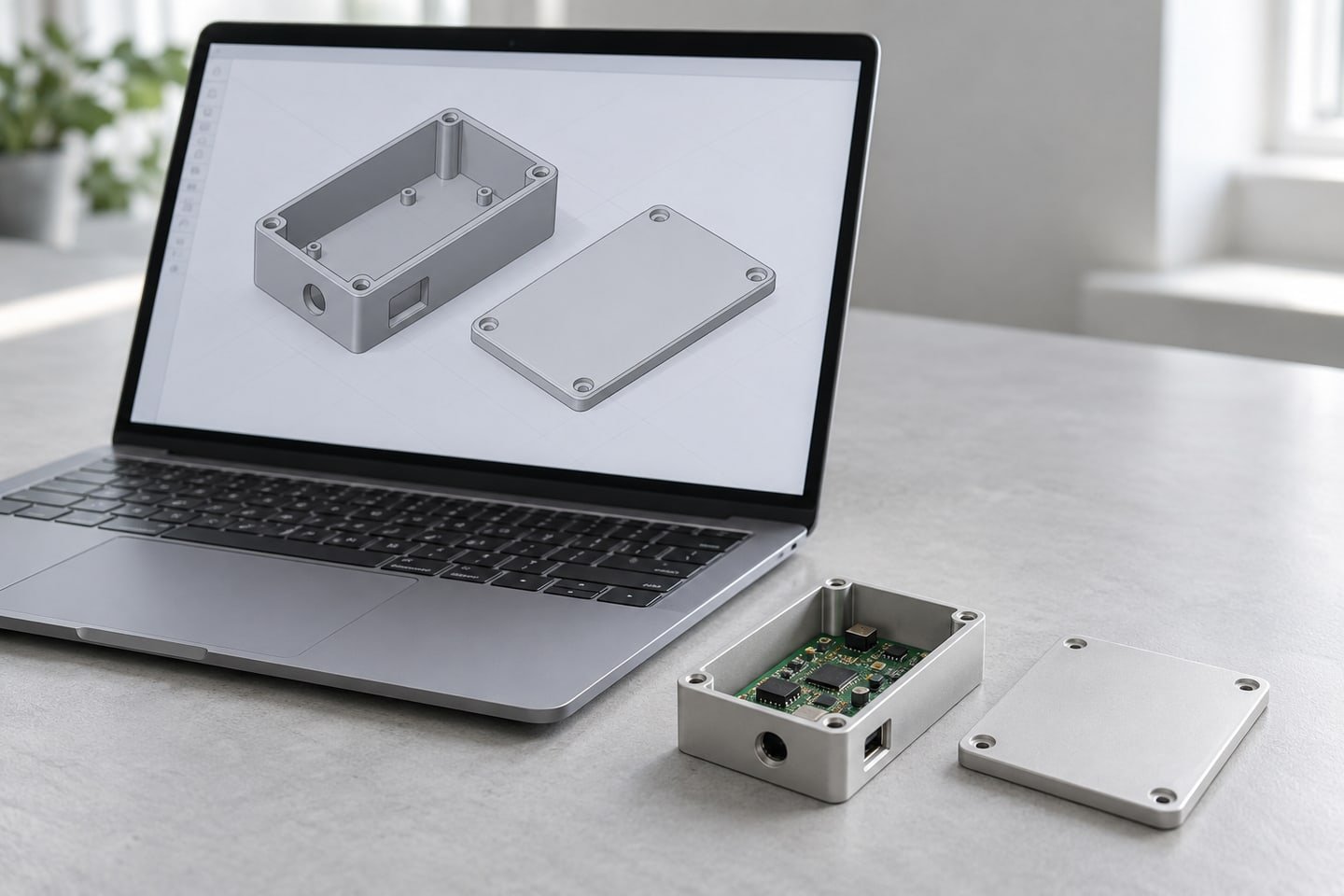

Görseller, ürün ve üretim yaklaşımını açıklayan temsili çalışmalardır.
Sık sorulanlar
Mevcut kutu, kart yerleşimi ve gerekli açıklıklar birlikte incelenebilir. Bağlantıların erişimi, duvar kalınlığı ve montaj detayları uygun olduğunda uyarlama değerlendirilir; gerekirse özel bir gövde önerilir.
Bu hizmet kartınıza uygun mekanik kutu ve muhafaza geliştirmesine odaklanır. Teklif için mevcut kartı veya yerleşim bilgilerini paylaşabilirsiniz; ihtiyaç duyulan mekanik verileri birlikte belirleriz.
Tamamlanmış kutu tasarımı zorunlu değildir. Kart ölçüleri, bağlantı yerleri, yaklaşık dış ölçüler ve kullanım amacınız başlangıç değerlendirmesi için yol gösterir. Eksik ölçü ve modelleme ihtiyacı ayrıca belirlenir.
