Planlanan modeller

FDM, SLA ve PolyJet için planlanan 3D yazıcılar

Bir PCB muhafazasında montajı görmek, kapak yüzeyini değerlendirmek ve yumuşak bir butonu temsil etmek farklı baskı ihtiyaçlarıdır. Planlanan eklemeli üretim seçkisi, bu işleri tek bir makineye yüklemek yerine termoplastik, reçine ve çok malzemeli prototip rollerine ayırır.

FDM baskı kafası altında katmanlarla üretilen küçük elektronik muhafazası; temsili görsel — Termoplastik muhafazada katman ve baskı yönüTemsili görsel

FDM ve FFF: termoplastik parçalar

Stratasys F370CR ile CreatBot D400 HS farklı kapalı hazne ve malzeme iş akışlarını değerlendirmek için seçildi. Filament adı, baskı yönü ve destek temizliği birlikte konuşulmalı; aynı polimer adı her sistemde aynı parça davranışını garanti etmez.

SLA ailesi: reçineyle ayrıntı ve yüzey

Formlabs Form 4 ve Form 4L, LFD kullanan MSLA sistemleridir. Lazerle taranan klasik SLA ile aynı optik düzen olarak tanımlanmazlar. Küçük kapak, açıklık ve görünür yüzeylerin değerlendirilmesinde reçine seçimi, yıkama, destek ve son kürleme planı da önemlidir.

PolyJet: renk ve malzeme hissi

Stratasys J850 Prime, fotopolimer malzeme püskürtme yaklaşımıyla renkli ve çok malzemeli prototipleri değerlendirmek için seçildi. Buradaki jet ifadesi binder jet veya metal baskı anlamına gelmez. Görünüş ve temas hissini temsil eden bir prototipin nihai kullanım özellikleri ayrıca doğrulanır.

StratasysPlanlanan model

Stratasys F370CR

FDM — termoplastik filament ekstrüzyonu

Fonksiyonel termoplastik prototipler ve hafif fikstürler için değerlendirilen, kısa karbon elyaf katkılı malzemeleri destekleyen FDM adayı.

Nominal baskı hacmi: 355 × 254 × 355 mm
Kompozit örnekleri: ABS-CF10 ve FDM Nylon-CF10
Malzeme yuvaları: 2 model + 2 destek makarası
Hazırlık yazılımı: GrabCAD Print / Insight

Değerlendirilen uygulamalar

PCB kutularında montaj ve bağlantı denemeleri
Fonksiyonel termoplastik destek parçaları
Montaj fikstürleri ve konumlandırma elemanları

Konfigürasyon ve seçim notları

Baskı yönü, katman ilişkisi ve seçilen malzeme; yük taşıyan özellikler için birlikte değerlendirilir.
Çözünebilir destek kullanımı ve destek temizliği, kapalı veya dar geometrilerde ayrıca planlanır.
Kompozit malzeme seçimi görünür yüzey beklentisi ve gerçek kullanım testiyle birlikte yapılır.

Üreticinin teknik sayfası ↗

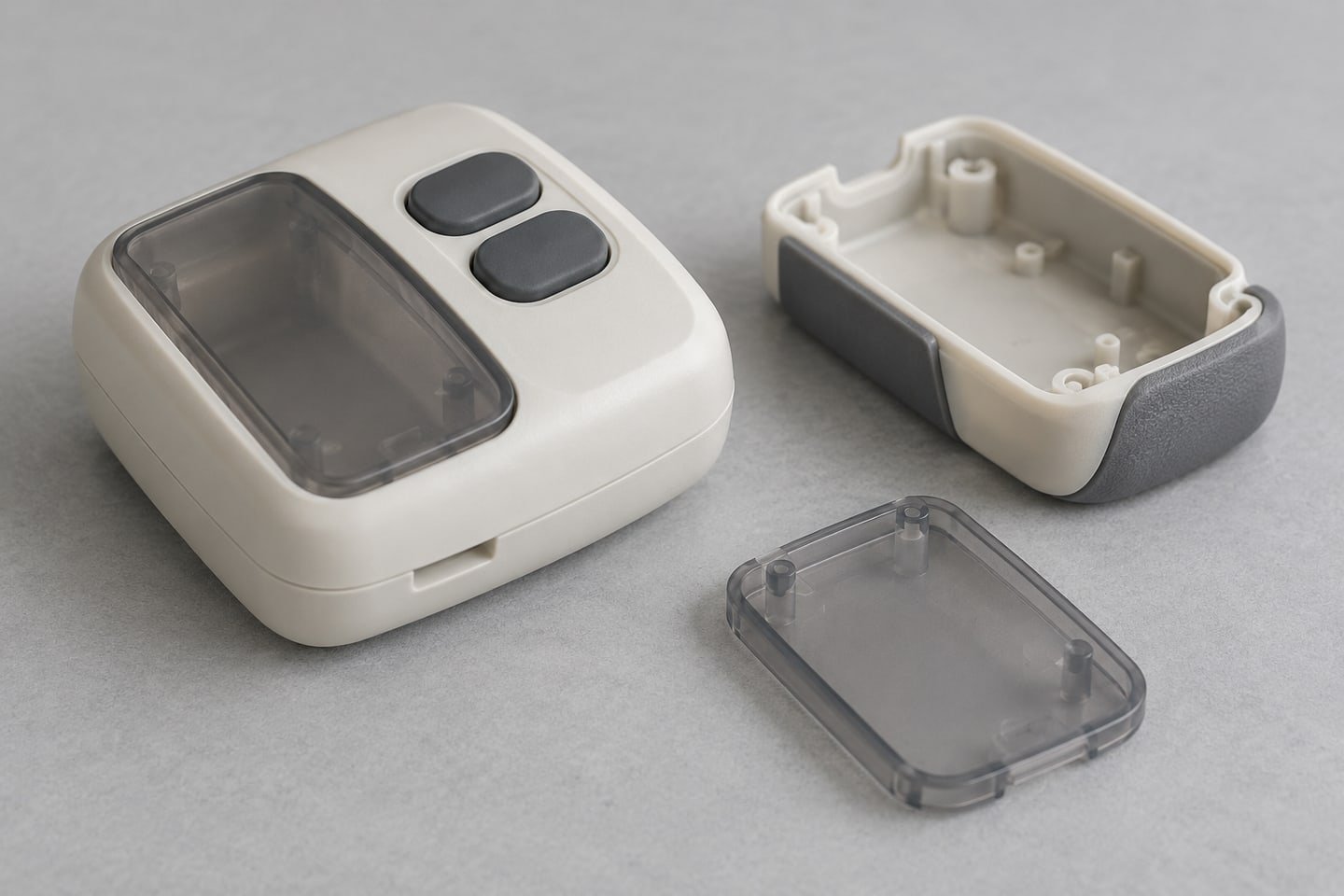

Opak gövde, saydam parça ve yumuşak butonları temsil eden çok malzemeli prototipler; temsili görsel — Teknolojiye ait temsili uygulama görseli

StratasysPlanlanan model

Stratasys J850 Prime

PolyJet — UV ile kürlenen malzeme püskürtme

Renk, saydamlık ve sert/esnek bölgelerin birlikte incelendiği elektronik ürün konseptleri için değerlendirilen çok malzemeli PolyJet adayı.

Nominal baskı hacmi: 490 × 390 × 200 mm
Çok malzemeli modlar: Uygun modlarda en çok 7 baz reçine
Malzeme ailesi: Sert, esnek, saydam ve opak fotopolimer seçenekleri
Hazırlık yazılımı: GrabCAD Print

Değerlendirilen uygulamalar

Renk ve yüzey kararları için muhafaza modelleri
Saydam pencere ve opak gövde konseptleri
Buton ve yumuşak temas bölgelerinin tasarım denemeleri

Konfigürasyon ve seçim notları

PolyJet, fotopolimer damlacıklarını UV ile kürler; bağlayıcı püskürtme yöntemi değildir.
Sertlik ve görünüm benzetimi, nihai kullanım malzemesinin teknik gereksinimleriyle ayrıca karşılaştırılır.
Eşzamanlı reçine sayısı baskı moduna bağlıdır; destek temizliğine erişim tasarımda değerlendirilir.

Üreticinin teknik sayfası ↗

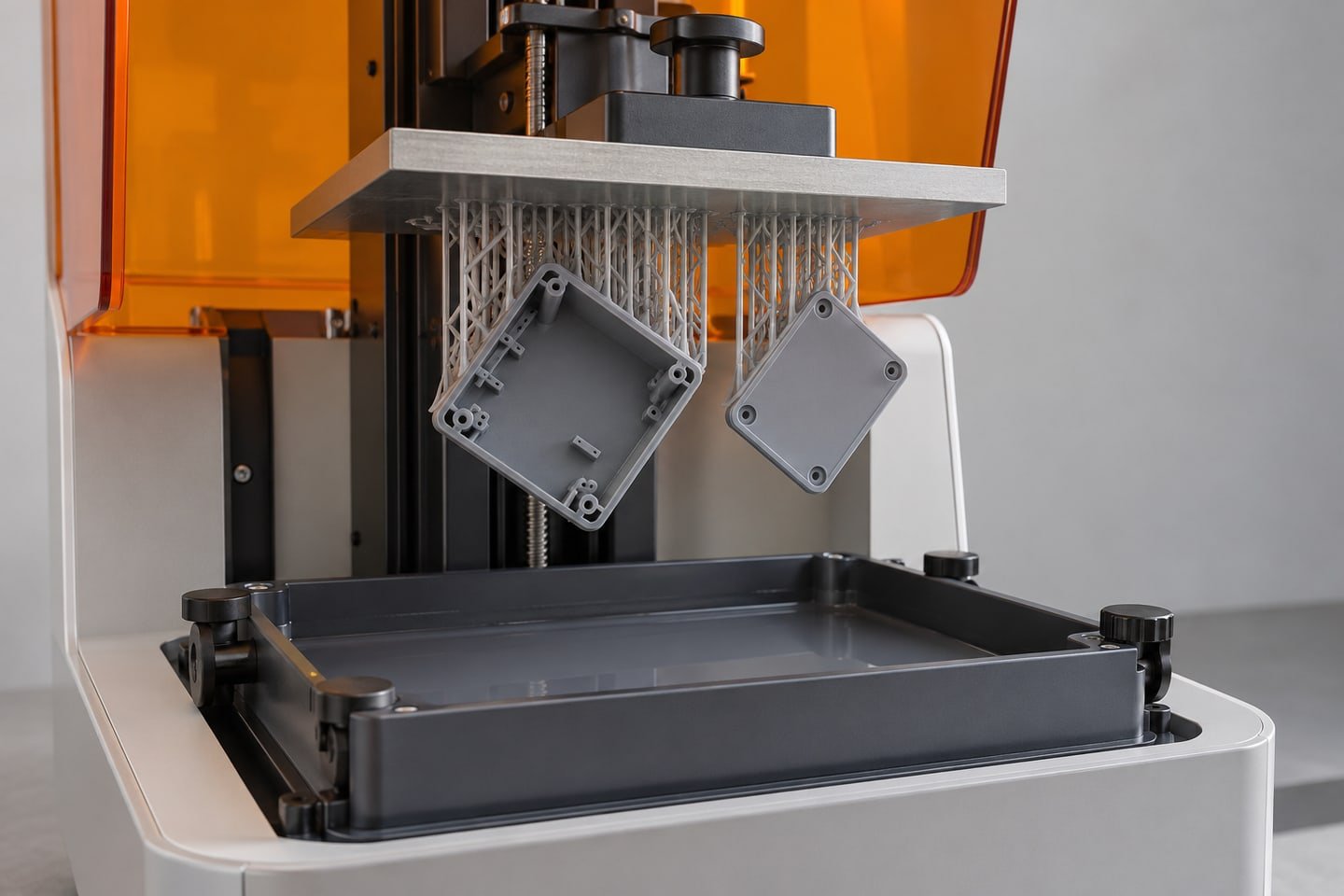

Reçine baskı platformunda destekleriyle duran küçük kutu ve kapak prototipleri; temsili görsel — Teknolojiye ait temsili uygulama görseli

FormlabsPlanlanan model

Formlabs Form 4

MSLA — Low Force Display (LFD)

Küçük PCB muhafazaları, kapaklar ve detaylı prototiplerin reçineyle hazırlanması için değerlendirilen masaüstü LFD/MSLA adayı.

Nominal baskı hacmi: 200 × 125 × 210 mm
Baskı motoru: Low Force Display; LED ışık ve LCD maskeleme
Katman aralığı: 25–200 µm; reçine uyumluluğuna bağlı
Hazırlık yazılımı: PreForm

Değerlendirilen uygulamalar

Küçük muhafazalarda yerleşim ve montaj denemeleri
Kapak, konnektör açıklığı ve ince detay incelemeleri
Uygun reçineyle görünüm veya işlev prototipleri

Konfigürasyon ve seçim notları

LFD, LCD ile maskelenen ışık kullanan MSLA yaklaşımıdır; lazer taramalı SLA olarak tanımlanmaz.
Yıkama, kurutma, reçineye uygun son kürleme ve destek temizliği üretim akışına dahildir.
Nominal hacimden kullanılabilir parça boyutuna geçerken yönlendirme ve destek payı kontrol edilir.

Üreticinin teknik sayfası ↗

FormlabsPlanlanan model

Formlabs Form 4L

MSLA — Low Force Display (LFD)

Daha büyük elektronik gövdeleri veya aynı işte birden çok küçük prototipi hazırlamak için değerlendirilen büyük hacimli LFD/MSLA adayı.

Nominal baskı hacmi: 353 × 196 × 350 mm
Nominal hacim: 24,2 litre
Baskı motoru: Low Force Display; LED ışık ve LCD maskeleme
Hazırlık yazılımı: PreForm

Değerlendirilen uygulamalar

Daha büyük muhafaza ve kapak prototipleri
Aynı tasarımın farklı sürümlerini birlikte değerlendirme
Çoğaltma öncesi geometri ve yüzey referansları

Konfigürasyon ve seçim notları

Form 4 ile aynı LFD/MSLA ailesindedir; hacim artışı tek başına farklı bir malzeme özelliği sağlamaz.
Destek yerleşimi, parça yönü ve son işlem ekipmanına sığma koşulu birlikte kontrol edilir.
Birden çok parça yerleştirme imkânı, proje için önceden belirlenmiş adet veya teslim süresi anlamına gelmez.

Üreticinin teknik sayfası ↗

CreatBotPlanlanan model

CreatBot D400 HS

FFF — çift yükselen ekstrüderli filament üretimi

Isıtılmış hazne ve çift ekstrüderle mühendislik termoplastiklerini değerlendirmek için planlanan, orta hacimli FFF adayı.

Tek ekstrüzyon hacmi: 420 × 400 × 420 mm
Çift ekstrüzyon hacmi: 365 × 400 × 420 mm
Hazne sıcaklığı üst sınırı: 70 °C
Hotend sıcaklığı üst sınırı: 420 °C

Değerlendirilen uygulamalar

Termoplastik elektronik gövde prototipleri
Destek malzemesi gerektiren fonksiyonel geometriler
Montaj yardımcıları ve küçük fikstür parçaları

Konfigürasyon ve seçim notları

Tek ve çift ekstrüzyonda kullanılabilir nominal hacimler farklıdır.
Hotend sıcaklık sınırı, her yüksek sıcaklık filamentinin bu modelde doğrulandığı anlamına gelmez.
Filament, kurutma, nozül ve profil seçimiyle birlikte numune üzerinde parça uygunluğu değerlendirilir.

Üreticinin teknik sayfası ↗

Teknik veriler üretici sayfalarından alınan katalog bilgileridir. Model, donanım ve proses seçimi tedarik aşamasında teyit edilecektir; nominal makine değerleri parça toleransı veya teslim kapasitesi taahhüdü değildir.
